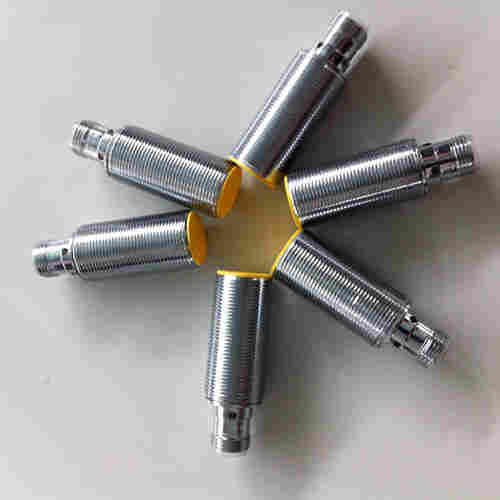

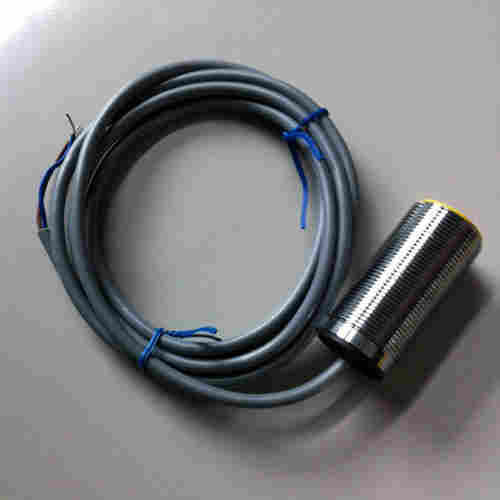

湖北杭榮電氣有限公司生產圓柱型LJE130-24150K電感式接近開關
圓柱型LJE130-24150K電感式接近開關產品說明
電感式接近開關( GDKG)
屬于一種有開關量輸出的位置傳感器,它由 LC 高頻振蕩器、信號觸發器和開關放大器組成。
振蕩電路的線圈產生高頻交流磁場,該磁場經由傳感器的感應面釋放出來。當有金屬物體接近這個能產生電磁場的振蕩感應頭時,就會使該金屬物體內部產生渦流,這個渦流反作用于接近開關,使接近開關振蕩能力衰減,內部電路的參數發生變化,當信號觸發器探測到這一衰減現象時,便把它轉換成開關電信號。由此識別出有無金屬物體接近開關,進而控制開關的通或斷。這種接近開關所能檢測的物體必須是金屬物體。
圓柱型LJE130-24150K電感式接近開關特點
動作距離
動作距離是指被檢測物體按一定方式移動時,從基準位置(接近開關的感應表面)到開關動作時測得的基準位置到檢測面的空間距離。
額定動作距離指接近開關動作距離的標稱值。
設定距離
接近開關在實際工作中整定的距離,一般為額定動作距離的 0.8 倍。
回差值
動作距離與復位距離之間的值。
標準檢測體
可使接近開關作比較的金屬檢測體。
一般采用的檢測體為正方形的 A3 鋼,厚度為1mm,所采用的邊長是接近開關檢測面的 2.5 倍。
輸出狀態
分為常開和常閉兩種類型。
當無檢測物體時,常開型的接近開關所接通的負載,由于接近開關內部的輸出晶體管的截止而不工作;
當檢測到物體時,晶體管導通,負載得電工作。
檢測方式
分為埋入式和非埋入式兩種類型。埋入式的接近開關在安裝上為齊平安裝型,可與安裝的金屬物件形成同一表面;非埋入式的接近開關則需把感應頭露出,以達到其長檢測距離的目的。
響應頻率
f 在規定的 1 秒的時間間隔內,接近開關動作循環的次數。
響應時間 t:接近開關檢測到物體時間到接近開關出現電平狀態翻轉的時間之差。可用公式 t=1/f 換算。
導通電壓降
即接近開關在導通狀態時,開關內輸出晶體管上的電壓降。
圓柱型LJE130-24150K電感式接近開關原理
接近開關,顧名思義就是當開關接近某一物體時,即發出控制信號的開關。接近開關是一種無需與運動部件進行機械直接接觸而可以操作的位置開關,當物體接近開關的感應面到動作距離時,不需要機械接觸及施加任何壓力即可使開關動作,從而驅動直流電器或給計算機(plc)裝置提供控制指令。接近開關是種開關型傳感器(即無觸點開關),它既有行程開關、微動開關的特性,同時具有傳感性能,且動作可靠,性能穩定,頻率響應快,應用壽命長,抗干擾能力強等、并具有防水、防震、耐腐蝕等特點。產品有電感式、電容式、霍爾式、交、直流型。
接近開關又稱無觸點接近開關,是理想的電子開關量傳感器。
買家必讀
收到貨時,無論包裝是否破損,請當面檢查物品是否完好及缺少,有任何問題,請立即與我聯系。
本公司:誠信待人,我們是生產,做的是生意。均以出廠報價,沒有暴利,位,高品質。
直銷,高,火爆銷售,新研發 值得信賴,高精度,質量過硬,報價實在
采購
現貨供應
湖北杭榮電氣有限公司始終以誠信為本,立誠立信,把產品質量放在首位。歡迎來電咨詢。
售后服務
如果您在收貨、安裝使用試遇到問題,請隨時聯系我們,我們可以隨時提供的指導,如果在收到貨物后發現產品本身質量問題(非人為、無使用)需退換貨者,經確認我們會無條件退換貨,并負責相關費用。
