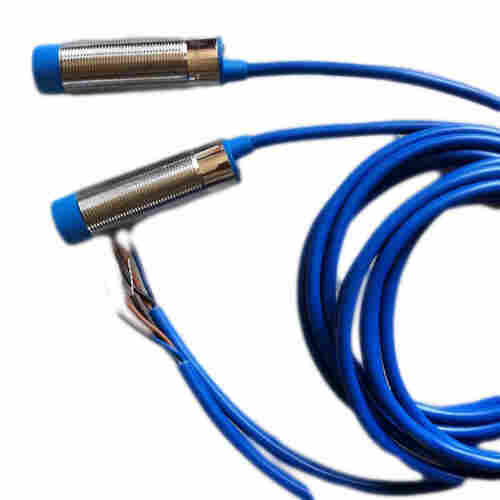

LJM40A-20Z-KS防水接近開關
一、產品介紹
接近開關是一種無需與運動部件進行機械直接接觸而可以操作的位置開關，當物體接近開關的感應面到動作距離時，不需要機械接觸及施加任何壓力即可使開關動作，從而驅動直流電器或給計算機（plc)裝置提供控制指令。接近開關是種開關型傳感器（即無觸點開關），它既有行程開關、微動開關的特性，同時具有傳感性能，且動作可靠，性能穩定，頻率響應快，應用壽命長，抗干擾能力強等、并具有防水、防震、耐腐蝕等特點。產品有電感式、電容式、霍爾式、交、直流型。
二、性能特點
在各類開關中，有一種對接近它物件有“感知”能力的元件——位移傳感器。利用位移傳感器對接近物體的敏感特性達到控制開關通或斷的目的，這就是接近開關。
當有物體移向接近開關，并接近到一定距離時，位移傳感器才有“感知”，開關才會動作。通常把這個距離叫“檢出距離”。但不同的接近開關檢出距離也不同。
有時被檢測驗物體是按一定的時間間隔，一個接一個地移向接近開關，又一個一個地離開，這樣不斷地重復。不同的接近開關，對檢測對象的響應能力是不同的。這種響應特性被稱為“響應頻率”。
三、接線
1、兩線制
兩線制接線特別簡單，把接近開關和負載串聯，然后接上電源，用匹配的檢測對象物質接近接近開關，接近開關就會動作。
2、三線制引線有顏色標識
接近開關三線制引線有顏色標識，電源正極線顏色（紅或棕）、電源0V線顏色（藍）、信號線顏色（黃或黑）。
接近開關三線制接線，因?yàn)榻咏_關三線制有分PNP型NPN型兩種，所以它的接線有區別。如果是NPN型的接近開關接線，找到接近開關信號線，接上負載，然后負載再接接近開關電源正極線。如果是PNP型接近開關同樣找到接近開關信號線，接上負載，然后負載在接接近開關電源0V線。
接近開關怎么判斷是NPN型還是PNP型
由二極管的特性可知，P代表陽極（+）N代表陰極（-）。又因?yàn)槎O管正向?qū)w反向截止。三極管可以看作是由兩個二極管組成。而又知道接近開關電源正極，它就相當于三極管的基極，因此以電源正作為出發點。用萬用表的電阻檔，紅表筆接電源正，黑表筆分別接0v電源線和信號線，如果分別測量電阻很小，在交換表筆測量，如果分別測量電阻很大，那么可以此接近開關是NPN型，反之是PNP型接近開關。
