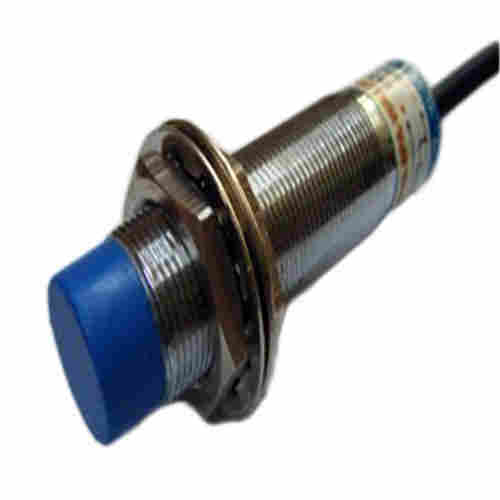

XSD-H407339耐腐蝕接近開關
產品介紹:
接近開關是一種無需與運動部件進行機械直接接觸而可以操作的位置開關,當物體接近開關的感應面到動作距離時,不需要機械接觸及施加任何壓力即可使開關動作,從而驅動直流電器或給計算機(plc)裝置提供控制指令。接近開關是種開關型傳感器(即無觸點開關),它既有行程開關、微動開關的特性,同時具有傳感性能,且動作可靠,性能穩定,頻率響應快,應用壽命長,抗干擾能力強等、并具有防水、防震、耐腐蝕等特點。產品有電感式、電容式、霍爾式、交、直流型。
產品特性:
光滑或螺紋式不銹鋼圓柱形外殼
反極性保護和短路保護
LED狀態指示
M8, M12接插件連接或端子接線方式
PVC,PUR或硅電纜出線方式
2線,3線,4線直流,交流,NAMUR輸出方式以及AS-I總線方式輸出
按工作原理可以分為以下幾種類型:
高頻振蕩型:用以檢測各種金屬體
電容型:用以檢測各種導電或不導電的液體或固體
光電型:用以檢測所有不透光物質
超聲波型:用以檢測不透過超聲波的物質
電磁感應型:用以檢測導磁或不導磁金屬
接線:
三根線的接線接法:
粽色的是接電源的正極,藍色的是接電源的負極,黑色的是接負載(信號輸出)。
二根線的接線方法(DC或AC):
棕色線連接負載的負極,負載的正極線再連接電源的正極,藍色的直接連接電源的負極。
接線方法請參照開關標牌上的接線圖來接線,切勿錯接反接!
直流三線接近開關的三根線分別是:棕色線---電源正極藍色線---電源負極黑色線---輸出號
交流二線型開關:將負載和接近開關串聯后接在交流電源端。
