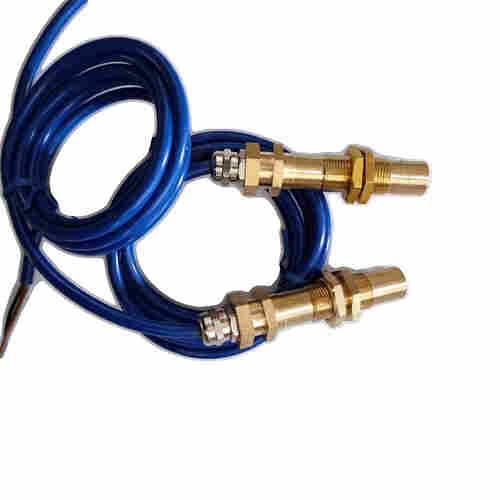

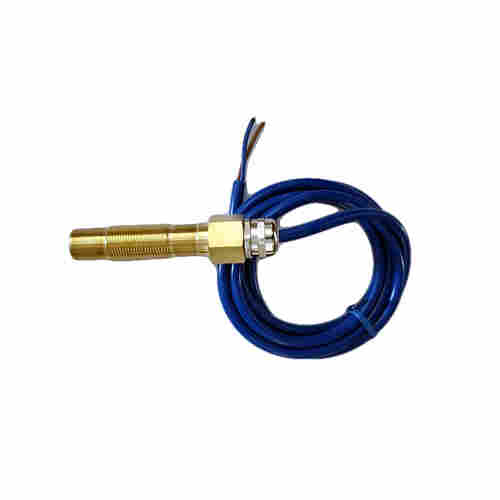

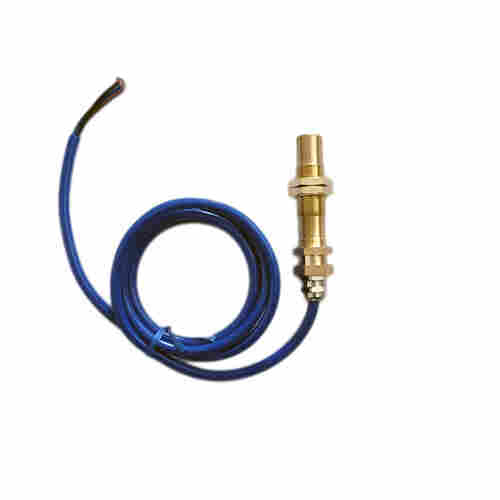

YG2460PADB1-15礦用防爆磁性接近開關
簡介
礦用澆封型磁性接近開關為礦用澆封型。它采用磁感應原理。具有無碰撞、抗干擾能力強等特點。主要用于運動物體位置檢測,當運動物體上的磁鋼通過時,接近開關輸出觸點閉合,離開時觸點斷開。它被廣泛應用于煤礦、化工、石油等有爆炸性危險的場所,是現代自動控制系統中的理想傳感器。
使用環境條件及注意事項
a)周?chē)h(huán)境溫度:-5℃~+60℃ ;
b)大氣壓力:80KPa ~ 106KPa;
c)相對濕度:≤95%(+25℃);
d)無顯著振動和沖擊的場合;
e)煤礦井下有爆炸性混合物,但無破壞絕緣的腐蝕性氣體的場合。
f)澆封產品嚴禁在運行中敲打,嚴禁改裝影響防爆性能。
g)配套磁鋼表面磁場須≥1300GS。
產品說明:
1、構成磁接近開關是由磁體和開關觸頭兩個部分構成。磁體分為電磁體和永磁體兩種,根據控制的需要進行選擇。開關觸頭又分為常開接點,常閉接點及轉控接點三種形式,也是根據實際需要進行選擇。磁體和觸頭要裝在同一個軸線上,且二者間的距離在工作距離之內。在開關觸頭的周?chē)荒苡袕?qiáng)磁場,以免造成影響。電磁體需要用直流電24V供電,開關觸頭的兩根引線要串接電源和負載,且不可只接電源而造成短接燒毀觸點。接線應盡量短,盡可能遠離其它配線
2、功能非記憶型磁接近開關,為非接觸的,具有通,斷或轉換功能,以便實現對位,限位和各種控制目的。
技術參數
大動作距離:120mm
通斷差:30mm以?xún)?nèi)
響應時間:小于10ms
振動頻率:20G 10-1000HZ
勵磁電壓:DC24V±2V
勵磁電流:0.6A
環境濕度:-55℃—+125℃
接點大容量:80VA
跑偏開關GHPK-I PP
拉繩開關GHLS-II LS
堵溜開關GHLJ-I DL
防爆電子電磁開關YG2460PADB1-15(YG2460PA-1)
限位開關規格:ALS-200M2/型號:ALS
磁接近開關SW-1014-24C;
磁接近開關PBMS-R3DIH;
接近開關LJ15A3-15-Z/EX I:300mA Sn:30mm
U:6-36VDC;
磁感應開關 872C-A5N18-A2
接近開關PRT30-15DO 12-24DC
行程開關WLCA12-2,電壓220V
撈渣機斷鏈信號開關接近開關XS518B1DAL2 12~48V
拉繩開關 型號:DLX-F22FD AC220V 5A
報警器 HQSG-G型聲光報警器 AC220V 100W 語音 音量可調
接近開關 名稱:磁感應式接近開關 型號:PMSCC-JYSK01 DC48V 1A
報警器 HQSG系列多功能語音聲光報警器D型 100W
拉線開關HSLD-102C-SS/110VDC/5A/2020505300
位置控制開關HSPD-102C-SS
其它開關跑偏開關/PXB-02GKH
聲、光報警器聲光報警器FMB-116/220V
拉線開關LXB-01GKH-T2
轉速傳感器JA08-2011PK-G
