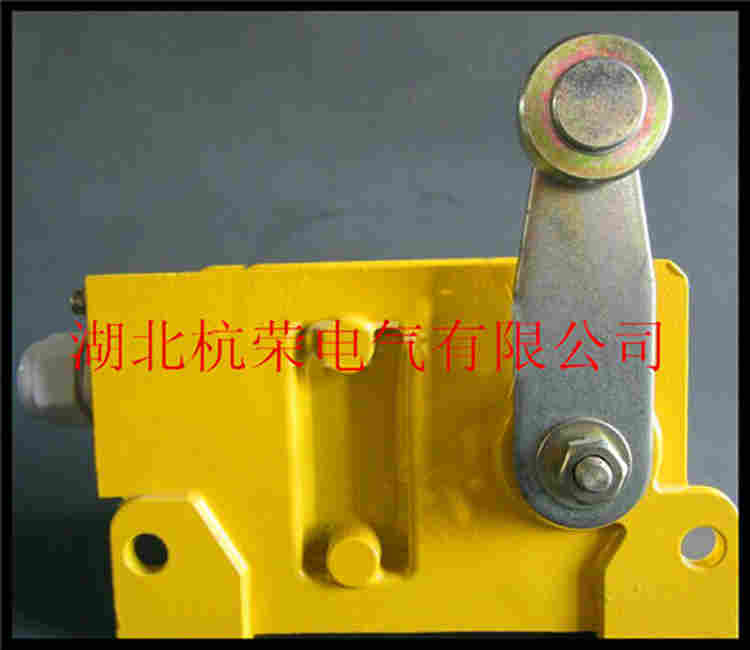

限位開關、DQX1-GL2/5 大型起重機限位用的限位開關
DQX1-GL2/5 大型起重機限位用的限位開關，杭榮火爆中
DQX1C-8/DLY1系列微電腦起升限位限速組合開關（以下簡稱限位限速開關）系我廠采用國外技術研制、開發的新產品。主要適用于交流50Hz（60Hz）、額定工作電壓至380V、直流額定工作電壓至220V的控制電路中，作為限制起重機旋轉運動機構的工作轉角和進行順序控制及限制速之用。DLY1型微電腦限速開關適用于額定電壓220V及以下、頻率為50Hz的控制電路中，可作為低轉速（設備轉速要求在0.1r/m～9.9r/m或1～99r/m）旋轉機械的轉動速限制和控制之用。它不僅功能上取代了國外進口同類產品，而且在速度檢測精度上也越了國外進口同類產品。同時，該開關的自動復位功能，還彌補了進口產品在接線使用中的缺陷，使其更具有實用性。其特點是：精度高、使用壽命長，速度設置簡捷，安裝簡便，具有自動復位功能。尤其適合于低速或低速旋轉的重型機械限速之用。該產品各項性能符合GB 14048.5－2001、IEC60947－5－1：1997等標準和國際標準。
3正常使用條件
周圍空氣溫度上限不過＋85℃、下限不過－25℃。
海拔安裝地點的海拔不過2 000m。
大氣條件***高溫度為＋40℃時，空氣的相對濕度不過50％，在較低的溫
度下可以允許有較高的相對濕度，例如20℃時達90％。對由于溫度變化偶爾產生的凝露應采取特殊措施。3.3污染等級污染等級為3級。3.4安裝類別安裝類別為Ⅱ類。4基本參數4.1技術數據
型號含義：

微電腦速開關技術數據
額定絕緣電壓：300V；
額定電源電壓：AC220V；
約定發熱電流I ：10A；額定控制容量：720VA；
開關動作速度整定范圍：0.1r/m～9.9r/m 或1r/m～99r/m；
速度整定值誤差＜1％，速時開關動作響應角度＜35°。
工作制 限位限速開關適用于8h工作制和斷續周期工作制。其在斷續周期工作制下的額定操作頻率為300次/h，負載因數為40％。防護等級 限位限速開關的外殼防護等級為IP64。
壽命 限位限速開關的機械壽命為300萬次、電壽命為30萬次。
極限速度 限位限速開關輸入軸的***高轉速為150r/m。
結構 限位限速開關由下列部分組成：a）主軸：與卷筒的旋轉軸相聯接；b）微電腦速開關：磁盤、傳感器、繼電器；c） 齒輪減速系統：被主軸驅動；d） 凸輪軸：被齒輪減速系統驅動，其上有8個凸輪組；e） 微動開關：被凸輪軸上的凸輪操動，共8組回路；f） 刻度盤：用以調整每個凸輪的工作角度。
6 凸輪片角度及其調整6.1 凸輪片工作角度 凸輪片的型式有兩類八種，即第1類有Ⅰa、Ⅰb……Ⅰg等七種。第Ⅱ類只有一種，其工作角度及限位開關主軸相應轉數見表2。
6.2 凸輪片組工作位置的調整凸輪片組工作位置的調整，應按各控制回路的工作程序要求進行。而它們各自的工作程序的起點和終點位置，是由各凸輪片組（二個）構成的不同夾角來實現的，所以只有在確定各個凸輪片組工作角度的前提下，才能進行調整。例如：某觸頭閉合區間的工作起點角度為43.7°、終點角度為138.9°時，應采用Ⅱ型凸輪片。由于Ⅱ型凸輪片的凸起部位窄，目測明顯，調整較易，所以起點的角度值取43.7°-13.7°=30°，終點的角度值取138.9°+13.7°=152.6°。然后使刻度盤上30°的起點刻度線與支撐板的缺口相對準，使被調凸輪組中的一個凸輪片的凸起部位的中心調至與兩個支撐板缺口成為一條直線即可。另一個凸輪片也按此方法調定其終點工作位置。
6.3 調整及注意事項限位開關凸輪片的調整操作程序方法。松動圓螺母時，不能使凸輪片處于自由轉動狀態。凸輪組全部調定并經復查無誤后，必須用圓螺母固緊，以防止松動錯位。速開關安裝使用時，應將傳感器的中心位置對準磁盤的黃色圓帶，且距離應不大于6mm。接線時，請按速開關銘牌上接線圖所示的各個接點位置正確接線。
DQX1-A、B、Z系列重錘限位開關
1  概述
DQX1-GL限位開關（以下簡稱限位開關）系我廠采用國外技術，借鑒各種同類進口產品的特點，設計、開發的新產品。主要適用于交流50Hz（60Hz）、額定工作電壓至380V、直流額定工作電壓至220V的控制電路中。
    該產品各項性能符合GB 14048.5－2001、IEC60947－5－1：1997等標準和國際標準。
2  型號及含義
DQX1-GL-1-2、重型限位開關
3  正常使用條件    DQX1-GL-2/3，DQX1-GL-2/4，DQX1-GL-2/5 重型限位開關
3.1  周圍空氣溫度         上限不過＋110℃、下限不過－25℃。
3.2  海拔     安裝地點的海拔不過2 000m。
3.3  污染等級      污染等級為3級。
3.4  安裝類別      安裝類別為Ⅱ類。
4  基本參數
4.1  技術數據      限位開關的基本技術數據見表1。
DQX1-GL-2-5
4.2  工作制
 DQX1-GL2/5 大型起重機限位用的限位開關，杭榮火爆中
     限位開關適用于8h工作制和斷續周期工作制。其在斷續周期工作制下的額定操作 頻率為300次/h，負載因數為40％。
4.3  防護等級     限位開關的外殼防護等級為IP64。
4.4  壽命      限位開關的機械壽命為100萬次、電壽命為10萬次。
4.5  極限速度       推動限位開關操動臂的***高速度為200m/min。
5  結構
    限位開關由下列部分組成：
    a） 操動臂；
    b） 轉軸及復位機構；
    c） 凸輪：安裝在轉軸上并隨轉軸而轉動；
    d） 微動開關（日本歐姆隆產品）：安裝在觸頭支架上被凸輪操動；
    e） 鑄鋼外殼。
限位開關的結構見圖1。        （像片）
6  調整及注意事項
    當開關的動作程序不能滿足使用要求時，允許調整凸輪片的安裝位置來實現所需
觸頭開閉動作。操作程序方法如下：打開開關殼蓋并拆卸轉軸上固定凸輪的螺母，
取出凸輪片旋轉或翻轉180°后，對口安裝。凸輪全部調定并經核查無誤后，用螺母
固緊，以防止松動錯位。  DQX1-GL-2/3，DQX1-GL-2/4，DQX1-GL-2/5 重型限位開關
7 開關動作程序組合方案         限位開關觸頭動作程序組合方案及對應型號見圖2。
8  外形及安裝尺寸       限位開關的外形及安裝尺寸見圖3。
