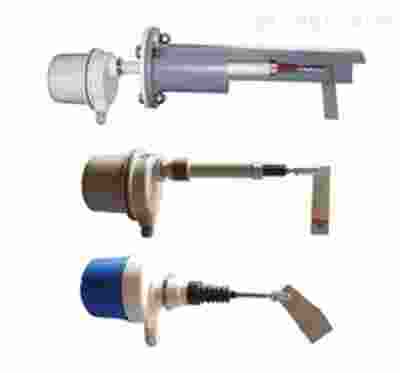

阻擺式料位開關G-B500密封可靠、結構簡單、安裝方便、性能可靠、運行周期長，具有輸出控制信號和現場顯示雙重功能。無需調試即可投入運行。廣泛應用于發電、礦山、石化等行業對粉煤灰、礦粉、水泥、化工原料等粉塵和顆粒料位進行控制和檢測的儀表。
工作原理:
阻擺式料位開關由電機帶動旋葉旋轉，當被測物料上升變蓋旋葉一定深度時旋葉轉動受到一定的阻力時，該阻力通過傳動軸傳到控制器內的檢測裝置檢測裝置何外輸出一個開關信號，同時切斷電機的電源，使旋葉停止轉動，當物料下降時旋葉阻力解除，檢測裝置通過拉簧作用恢復到原始狀態，電機恢復供電旋葉就恢復轉動，報警消除，待測下一次物料上升。
技術參數:
1、物料容重≥0.2g/cm3
2、物料溫度:a，常溫型≤60℃
b，高溫型≤250℃
3、環境溫度:-40～+60℃
4、環境濕度:≤95%
5、供電電源:220V AC 50Hz
6、功率消耗:4W
7、輸出接點容量: 220V AC 50Hz 5A
8、阻擺報警力距:>0.2N.m
9、動作延時:<5秒
10、連接型式:法蘭連接和管螺紋連接
A-法蘭外徑Φ195mm
B-法蘭外徑Φ160mm
C-管螺紋
阻旋式料位開關在使用時，本料位開關機芯輸出的靈敏度分為五檔。根據多數用戶的需要，出廠時均調在動作力矩較大的檔位上，應用時一般無需調整。如被測介質比較輕（如塑料粉等）要求動作力矩較小時，可根據需要自行調整。擰開上蓋，卸下檢測機構與底座間的兩顆固定螺釘;向外拔出檢測機構，并將其翻過來找到底部的拉簧;將底板側的拉簧掛鉤摘下，并掛入距軸相對較近的孔內;將機芯裝回底座，轉動葉片使軸套對正輸出軸，輕輕壓入;將兩側固定螺釘裝上擰緊，通電試驗合格后既可。阻旋式料位開關主要用于敞開式容器及無滲液（側裝時）的粉狀、顆粒狀物料的料位監測或控制。不適合有壓力的封閉式容器或有可燃性揮發氣體的物料環境使用。
詳情介紹:
阻擺式料位控制器,擺動式料位儀主要用于工業生產過程中，供貯料倉容器內的物料料位的控制和報警。當料位達到高，低限位時，料位計的繼電器觸點輸出報警或控制信號。
阻擺式料位控制器,擺動式料位儀該儀表采用擺動式傳動系統，當物料使檢測板受阻時，主軸停轉電機繼續運行，壓動撥叉張開，使微動開關動作，繼電器觸點轉換，發出料面信號，同時切斷電機電源；當料面下降阻力消失時，撥叉受彈簧力作用而復位，儀表恢復運行狀態。在擺動式料位控制器外露表面的明顯位置設有指示裝置。綠燈亮時表示驅動機構工作，紅燈亮時表示機電轉換檢測機構工作，若紅，綠燈均滅時，表示料位控制器發生故障。
