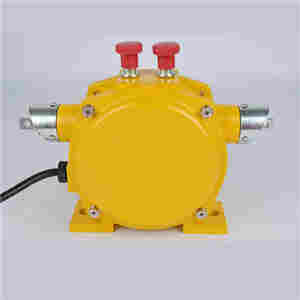

雙向拉繩開關SN2170
簡介:
拉繩開關是帶式輸送機保護裝置,防止事故的擴大而帶來重大損失。由于安裝方便,開關轉換可靠,在帶式運輸現場獲得廣泛的應用。
雙向拉繩開關是當皮帶輸送機發生事故時,能夠緊急停止輸送機的保護裝置。
雙向拉繩開關安裝在皮帶輸送機兩側,用鋼絲纜沿著輸送機兩側把開關連接在一起,兩開關間隔離不應過40米(有坡度時應縮短為25米)當皮帶輸送機出現緊急狀況在任意位置都可緊急停止輸送機。
使用雙向拉繩開關可防止昂貴的輸送帶受損害以防止進一步的工礦事故和人生傷害。
雙向拉繩開關在運行輸送系統里是不可缺少的保護裝置,其廣泛應用于鋼鐵廠、火力發電廠、水泥廠、化工廠、港口等等。
工作原理:
拉繩開關由拉桿、復位柄、凸輪、鎖槽及微動開關等組成。
拉繩開關安裝于皮帶輸送機的兩側的機架上,用鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時,在現場沿線任意處拉動鋼絲繩,鋼絲繩牽動驅動臂旋轉,通過傳動軸帶動扭力彈簧使凸輪發生位移,驅動微動開關切斷控制線路,使得輸送機停止運行。
安裝調整:
拉繩開關應安裝在輸送機兩邊具有檢修通道的地方,安裝位置應確保檢修人員在緊急情況下操作方便。
1、將拉繩開關固定在機架上。
2、一側的兩臺開關之間距離為50m左右,采用直徑為Φ4的鋼絲繩連接,松緊應適度。
3、為減小鋼絲繩自重對開關啟動的影響,每隔3m在機架上裝一個托環,以支撐鋼絲繩。
4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。
(注:對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。)
注意事項:
1、先切斷電源,接著要用表測出火線,開關一定是要裝在火線的一端。
2、將火線在適合的地方剪斷,就有兩個接頭了,拉線開關也有兩個接頭 。
3、將火線的兩個接頭削皮露出金屬絲,分別任意接到開關的兩個接頭上。
4、在連接好的接頭將過長的金屬絲剪掉,以防兩條金屬絲碰撞短路。
5、旋開拉線開關的蓋子,可以看見那里有一個金屬轉軸,它的一端是有洞的。
6、拉線開關的塑料外殼側面也有一個洞,先將拉線穿過塑料外殼洞口將拉線引入拉線開關內,再將引入的拉線一端引入轉軸,打結,將打結后過長的拉線修短,就可以了。
7、然后旋好拉線開關的蓋子,防止觸電。
