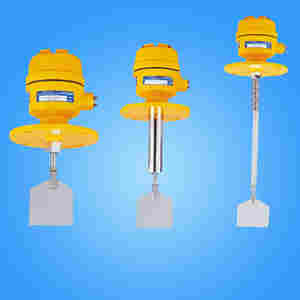

SBNZX-LP208/FH阻旋式料位檢測儀
工作原理:
阻旋料位計也有的稱之為阻旋物位計或者阻旋料位開關、阻旋物位開關等,主要是根據它具體的不同用途的不同jiaofa,功能上都大同小異。GGB400-系列阻旋式料位開關是采用交流微電機經減速后,帶動檢測葉片慢速旋轉。當被測物料的料位上升使葉片的轉動受到阻擋時,檢測機構主軸產生旋轉位移。此位移首先使一個微動開關動作,發出有料的信號。隨后另一個微動開關動作,切斷微電機的電源使其停止轉動。只要倉內的料位不變,此種狀態便將一直保持下去。
當料位下降檢測葉片失去阻擋時,檢測機構便依靠彈簧拉力恢復原態。控制微電機電源的微動開關動作,使電機通電旋轉。隨后另一個微動開關動作發出信號,只要沒有物料阻擋檢測葉片的轉動,此種狀態也將一直保持下去。
SBNZX-LP208/FH阻旋式料位檢測儀
技術指標:
用途上、下限測量
葉片轉速1.8轉/分
介質密度≥0.2g/cm3(較大葉片)
靈敏度五檔可調(機芯)
環境溫度-10~+80℃
供電電源220V AC、24V AC
耗電功率<3W
輸出開關信號
接點容量220V 3A(AC
物料溫度-10~+80℃-10~+250℃
安裝方式法蘭安裝G1?管螺紋
SBNZX-LP208/FH阻旋式料位檢測儀
安裝:
安裝要求應使葉片所處的位置避開進料口的下部和料倉死料區,為防止使用中物料的砸擊,應在檢測葉片的上方安裝防護板。
如采用加長軸垂直安裝,則應安裝保護套筒或使葉片和軟軸所處位置不至受到物料的直接砸擊。多位測量時應適當拉開距離,避免發生軟軸的相互纏繞。[1]
為避免室外環境雨水的滲入,側裝時應使出線口垂直向下并旋緊上蓋。垂直安裝時如有條件,可考慮加裝防雨罩。
SBNZX-LP208/FH阻旋式料位檢測儀
