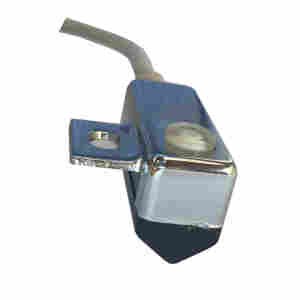

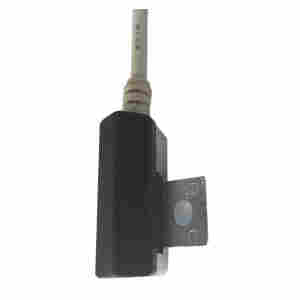

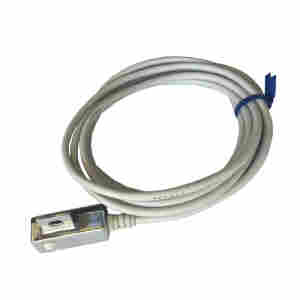

D-A54氣缸磁性開關
一、什么是氣缸
引導活塞在缸內進行直線往復運動的圓筒形金屬機件?？諝庠诎l動機氣缸中通過膨脹將reneng轉化為機械能；氣體在壓縮機氣缸中接受活塞壓縮而提高壓力。渦輪機、旋轉活塞式發動機等的殼體通常也稱“氣缸”。氣缸的應用領域：印刷（張力控制）、半導體（點焊機、芯片研磨）、自動化控制、機器人等等。
內燃機缸體上安放活塞的空腔。是活塞運動的軌道，燃氣在其中燃燒及膨脹，通過氣缸壁還能散去一部分燃氣傳給的爆發余熱，使發動機保持正常的工作溫度。氣缸的型式有整體式和單鑄式。單鑄式又分為干式和濕式兩種。氣缸和缸體鑄成一個整體時稱整體式氣缸;氣缸和缸體分別鑄造時，單鑄的氣缸筒稱為氣缸套。氣缸套與lengque水直接接觸的稱作濕式氣缸套;不與lengque水直接接觸的稱作干式氣缸套。為了保持氣缸與活塞接觸的嚴密性，減少活塞在其中運動的摩擦損失，氣缸內壁應有較高的加工jing度和jing確的形狀尺寸。
二、特點
磁性開關氣缸用于檢測氣缸行程的位置，不需再行程兩端設置機控閥（或行程開關）及其安裝架，不需要在活塞桿端部設置撞塊，所以使用方便、結構緊湊。可靠性高，壽命長、成本低、開關反應時間快，故受到廣泛應用。
三、工作原理
氣缸磁性開關是將磁性開關裝在氣缸的缸筒外側。氣缸可以使各種型號的氣缸，但缸筒bixu是導磁性弱、隔磁性強的材料，如硬鋁、不銹鋼、黃銅等。在非磁性體的活塞上安裝一個yongjiu磁鐵（橡膠磁鐵）的磁環，隨活塞移動的磁環靠近開關時，舌簧開關的兩根huangpian被磁化而相互吸引，觸點閉合；當磁環移開開關后，huangpian失磁，觸點斷開。出點閉合或斷開時發出電xin號（或使電xin號消失），控制相應電磁閥完成切換動作。如下圖所示。磁性開關內部一般還帶有開關動作的指示燈和過電壓保護電路，用樹脂塑封在一個殼體內。
四、作用
1、氣缸的磁性開關主要是作為位置信號提供給kongzhiqi，kongzhiqi檢測到磁性開關信號的有無，對氣缸實現位置控制、到位停止、到位啟動。
2、磁性開關的信號可以直接輸出到TPC8-8TD表格程序kongzhiqi的輸入端，實現上述功能，還可以通過kongzhiqi的判斷間接實現到位baojing、未到位baojing、物料檢測，以及可以對氣缸的動作次數進行計數和循環次數的控制。
3、如果不使用磁性開關，通過kongzhiqi內部的定時控制也是可以實現各種動作的控制，由于氣壓不穩氣缸的行程時間的誤差，因此bixu設置較長的定時時間才能可靠的工作，這樣定時控制會降低設備的工作效率。而使用磁性開關來檢測氣缸的位置和狀態，可以youxiao地提高被控設備的工作效率。
本產品是湖北杭榮公司生產pfia,質保一年，標準包裝，量大價優，全球供應，歡迎采購。
