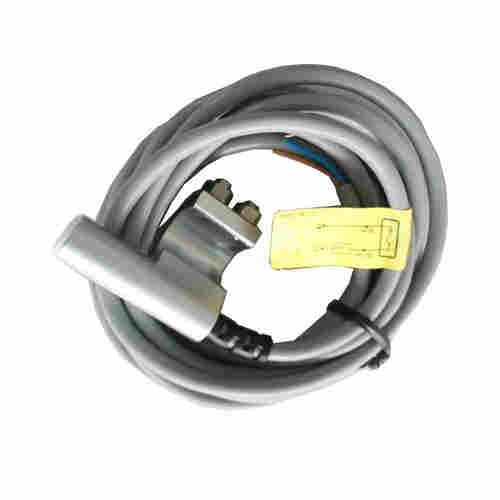

CS1-MN-030-A32-HT
工作原理
氣缸磁性開關是將磁性開關裝在氣缸的缸筒外側。氣缸可以使各種型號的氣缸，但缸筒必須是導磁性弱、隔磁性強的材料，如硬鋁、不銹鋼、黃銅等。在非磁性體的活塞上安裝一個*磁鐵（橡膠磁鐵）的磁環，隨活塞移動的磁環靠近開關時，舌簧開關的兩根簧片被磁化而相互吸引，觸點閉合；當磁環移開開關后，簧片失磁，觸點斷開。出點閉合或斷開時發出電信號（或使電信號消失），控制相應電磁閥完成切換動作。
開關特點
磁性開關氣缸用于檢測氣缸行程的位置，不需再行程兩端設置機控閥（或行程開關）及其安裝架，不需要在活塞桿端部設置撞塊，所以使用方便、結構緊湊。可靠性高，壽命長、成本低、開關反應時間快，故得到廣泛應用。
常見氣缸磁性開關的安裝方法
1）用鋼帶固定
2）固定在導軌上
3）卡固在拉桿上
4）直接安裝
CS1-MN-030-A32-HT
安裝位置
磁性開關可以安裝在行程末端，也可以安裝在行程中間的任意位置上。
對于要將磁性開關安裝在行程中間的情況（例如要使活塞在行程中途的某一位置停止），開關的安裝位置可按照如下方法確定。在活塞應停止位置使活塞固定，讓磁性開關在活塞的上方左右移動，找出開關開始吸合時的位置，則左右吸合位置的中間位置便是開關的*靈敏度位置。磁性開關應固定在這個*靈敏度位置。
當要將開關安裝在行程末端時，為保證開關安裝在*靈敏度位置，對不同氣缸，在樣本上，都已經標出離側端蓋和無桿側端蓋的距離A和B。
CS1-MN-030-A32-HT
