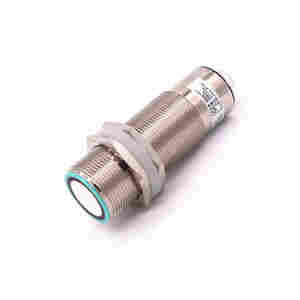

PR10-BC40PATC光電控制開關原理圖
三線光電開關接線方法
1、中間繼電器線圈電壓是dc12v，
2、因為光電開關是NPN所以輸出極性是0v，那么中間繼電器A2端應接12v，
3、因為光電開關是常閉型，在做對以上兩點后，接通電源后，在光電開關前面沒有物體時，線圈動作，如有物體在檢測距離內時，線圈失電。
光電開關主要類型
1、對射型光電開關
由發射器和接收器組成，結構上是兩者相互分離的，在光束被中斷的情況下會產生一個開關信號變化，典型的方式是位于同一軸線上的光電開關可以相互分開達50米。
2、漫反射型光電開關
是當開關發射光束時，目標產生漫反射，發射器和接收器構成單個的標準部件，當有足夠的組合光返回接收器時，開關狀態發生變化，作用距離的典型值一直到3米。
PR10-BC40PATC光電控制開關原理圖
工作原理
1、利用光學元件，在傳播媒介中間使光束發生變化；利用光束來反射物體；使光束發射經過長距離后瞬間返回。
2、光電開關是由發射器、接收器和檢測電路三部分組成。發射器對準目標發射光束，發射的光束一般來源于發光二極管（LED）和激光二極管。光束不間斷地發射，或者改變脈沖寬度。
3、受脈沖調制的光束輻射強度在發射中經過多次選擇，朝著目標不間接地運行。接收器有光電二極管或光電三極管組成。
4、在接收器的前面，裝有光學元件如透鏡和光圈等。在其后面的是檢測電路，它能濾出信號和應用該信號。
PR10-BC40PATC光電控制開關原理圖
產品特性
1、對射型、漫反射型、回歸反射型光電開關都有防止相互干擾功能，安裝方便；
2、響應速度快紅外調制型光電檢測，性能穩定、響應速度快、抗沖擊、耐振動、光擾小、長壽命；對射型、回歸反射型及漫反射型三大類型近百種規格產品可選。
3、檢測距離可選范圍廣，從3mm-100m,光電開關以適用不同使用要求，圓柱形（M12/M18/M30)，方型等多種外型規格可選。
4、開關量輸出種類豐富，分直流二線、直流三線、直流四線及交流二線、繼電器輸出等，NPN或PNP極性任選。
