GCDH-I打滑開關 打滑檢測器
打滑開關工作時，通過膠帶帶動觸輪，使觸輪反應出膠帶的實際帶速，觸輪帶動檢測器內傳動軸，使產品內部繼電器工作，繼電器工作主要是由輪片切割光電信號，由內設固定數值與實際值產生對比數值從而產生通斷信號，完成檢測帶速工作，如果膠帶速度與主滾筒速度不同步并下降到正常帶速的20-30%時，接點通斷信號發生變化，重新輸出一組信號給控制室，警示工作人員膠帶已處于嚴重打滑狀態。
GCDH-1打滑開關技術指標:
1、工作電源：AC220V 頻率：50-60Hz
2、溫度范圍：-20℃~+70℃
3、啟動延時：約10秒鐘
4、檢測距離：從檢測器到感應塊之間 距離Sn：20mm
5、觸點容量：240V/AC，3A，輸出值一組常開，一組常閉
6、轉 速：30-100轉/分
產品特點

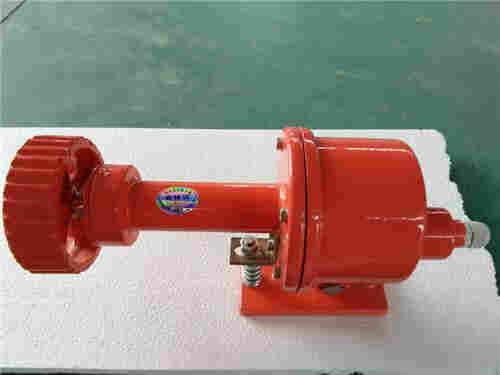

本機由觸輪、脈沖盤、電子脈沖開關、殼體等組成，觸輪采用鑄鋁制造，表面銑槽有耐磨打滑作用，殼體采用鋁鑄造，聯接處配有密封圈，即使本機減輕重量與較好防水性能
本機內開關采用常閉型，若帶速低于正常速度80%即可跳閘或停機
安裝使用與接線
安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動小和膠帶抖動小的地方。當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。
