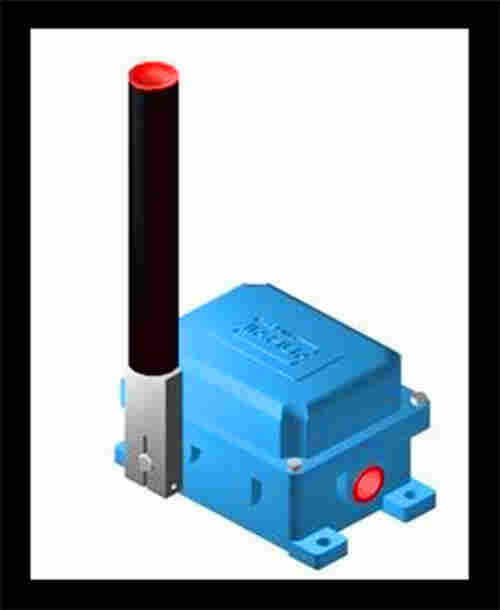

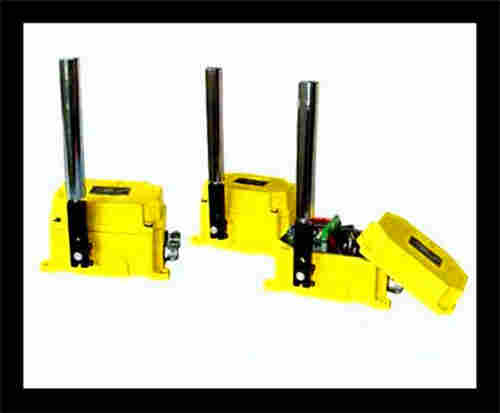

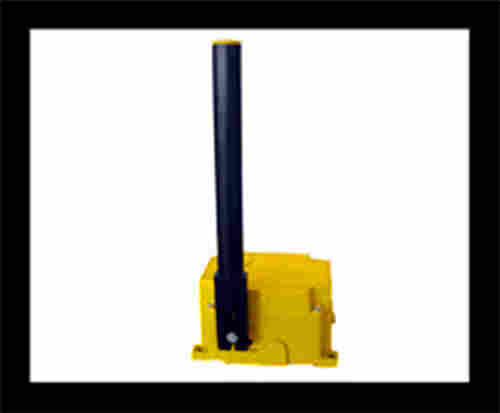

ROS-2-FM跑偏開關
EX隔爆ROS-2-FM兩級跑偏開關220VAC銷售
ROS-2-FM兩級跑偏開關為一級跑偏角度12°，二級跑偏角度30°，安裝在皮帶機兩側，立棍可跟皮帶機一起滾動。執行標準GB3836-2010,,Q/320402 KLD 002-2008。
ROS-2-FM跑偏開關規格參數：
額定電壓：127VAC、220VAC兩種兼容
整機重量：2.5kg
防護等級：復合IP65
動作力距：3-5N.m
角度組合：常規報警和停機為12°、30°兩級動作角度
隔爆等級：EXdI
可靠程度：無故障工作2萬次
外形尺寸：234*137*163mm
接點輸出：常開、常閉兩組任選
表面靜電噴涂
扭簧結構
三防護外型，適于一般輸煤現場
ROS-2-FM跑偏開關工作原理
當運動中的膠帶發生跑偏時，膠帶邊緣帶動立旋轉并擠壓使之傾料。若立輥傾斜大于一級動作角度時，立即發出一組開關信號；如立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號，兩組開關信號可分別用于告警或停機。往復式ROS-2-FM兩級跑偏開關主要用于檢測帶式輸送機膠帶的跑偏狀態。本開關輸送兩級開關信號，1級信號用于輕跑偏告警，將此信號接至跑偏自動調整，可實現不停機狀態下的自動糾偏功能。2級動作輸出重跑偏自動停機信號。
安裝調整
1， 將跑偏開關固定在支架上，然后安裝在膠帶機架上；
2， 立輥軸線與膠帶平面垂直，立輥與膠帶邊緣距離為L=50-100mm;
3， 膠帶位于立輥下端1/3處；
4， 每100m膠帶可安裝跑偏開關3對（6臺）。
5，本機出廠時已配接6芯橡套電纜，長1、5m.芯線上配有線號。
