概述：

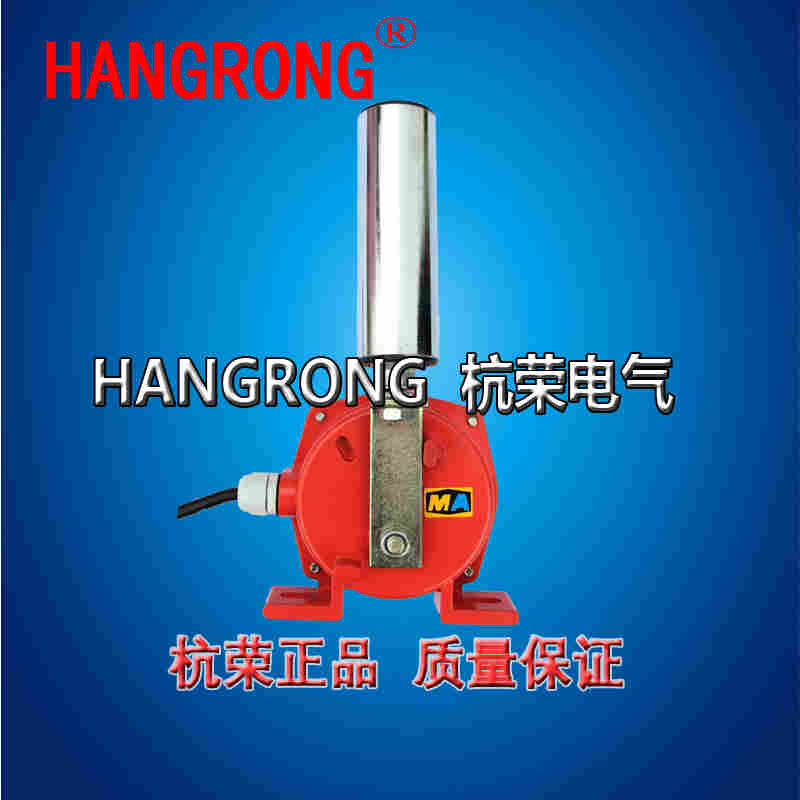

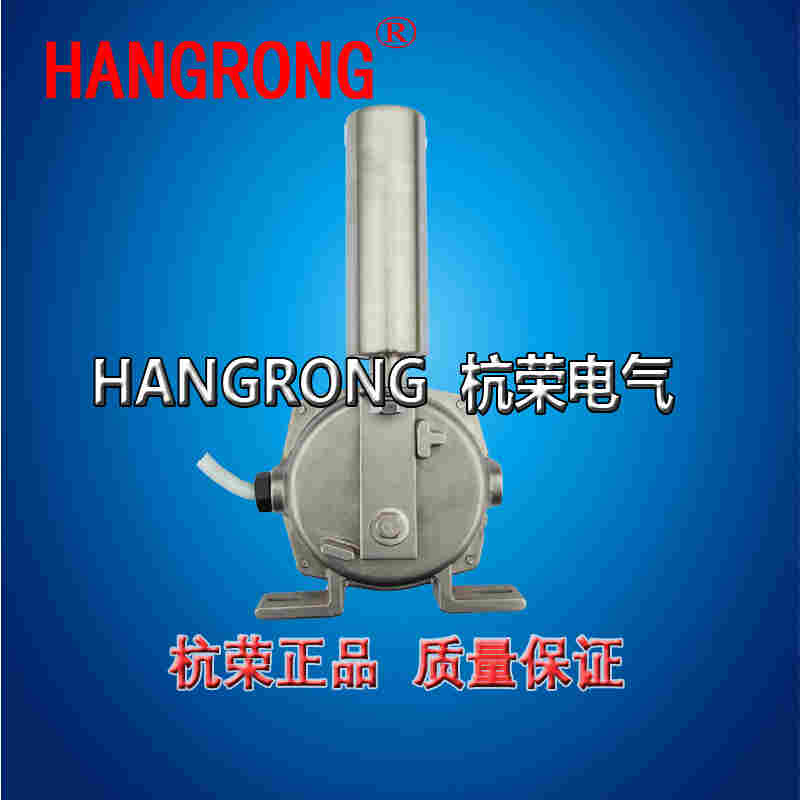

跑偏開關FSPK-20-35是種高密封防水型用于輸送機膠帶跑偏的檢測,防止由于膠帶跑偏而造成物料溢出等故障；本機廣泛應用礦山,電力及化工等行業的運輸系統中。湖北杭榮電氣現貨供應跑偏開關，拉繩開關，訂購熱線
工作原理
兩級跑偏開關安裝在皮帶輸送機兩側,距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時,皮帶邊緣壓向檔輪,迫使檔輪偏轉,使限位開關動作。為減少檔輪與皮帶的摩擦,檔輪的本體是由軸承制作的。
當發生輕微跑偏事故時（12°）,兩級跑偏開關的組觸點動作,發出事故預告信號。
當發生嚴重跑偏事故時（30°）,兩級跑偏開關的第二組觸點動作,可使輸送機自動停車。
技術參數：
1.工作電壓：0-380VAC
2.工作電流：0-15A
3.開關觸點：2常開2常閉
4.環境溫度：-30——70℃
5.開關壽命：10萬次
6.防護等級：IP67
主要參數見下表
|
參數
型號
|
動作角度
|
極限角度
|
動作力（kg）
|
觸點數量
|
觸點容量
|
復位方式
|
可靠性
|
重量（KG）
|
|
常開
|
常閉
|
|
FSPK-12-30
|
12
|
30
|
70
|
2
|
2
|
AC380V
5A
|
自動復位
|
>10六次方
|
3.5
|
|
FSPK-10-45
|
10
|
45
|
70
|
|
FSPK-20-35
|
20
|
35
|
70
|
?
|
?
安裝及接線
1、安裝：根據簡圖，自制一安裝板，用M12×30的螺栓將開關固定在安裝板上，然后把安裝板隨同本開關裝置固定在膠帶機兩側，其位置滿足以下要求：（1）一般把開關安裝在輸送機機架上，使該裝置低于膠帶水平位置，以操作方便為宜：（2）把拉繩（￠4mm覆塑鋼絲繩）分別系在開關轉臂拉環孔上，兩只開關間隔距離小于40m為宜，兩端拉繩要平行于膠帶機沿線布置，并在間隔3—4m左右處安裝吊環起支撐作用，以減少其撓度。
2、接線：
（1）I型拉繩開關接線說明 把后蓋打開，可見開關接線栓。如有引出電纜，用戶就不必打開后蓋，可直接和開關的引出電纜線相接，接線時，可用萬用表檢驗出常開、常閉觸點，以防錯誤，接好后用防水膠帶絕緣并套好絕緣護套。
（2）II型拉繩開關接線與I型相同。
注意事項：1、接線聯接可靠，絕緣密封。2、拉繩開關安裝完畢后，兩側拉繩松緊適宜，撓度小，拉拉繩后，開關能可靠復位。
兩級跑偏開關
PSN-I、PSN-II、JSB/KPP-12-30、
LLD1-S、LLD1-Z、FSPK-10-45、
JPK2-S、JPK2-Z、JPKJ-S、JPKJ-Z、
JSB-KPP-S,、SB-KPP-Z
LLD2-3、HHTSD-1、LLD2-1 12-30、
HFKPT1-12-30、LLD2-1 10-45、
HFKPT1-10-45、LLD2-1 20-35、
HFKPT1-20-35、KPT1-12-30、
KPT1-10-45、KPT1-20-35、
FSPK-12-30、FSPK-20-35
