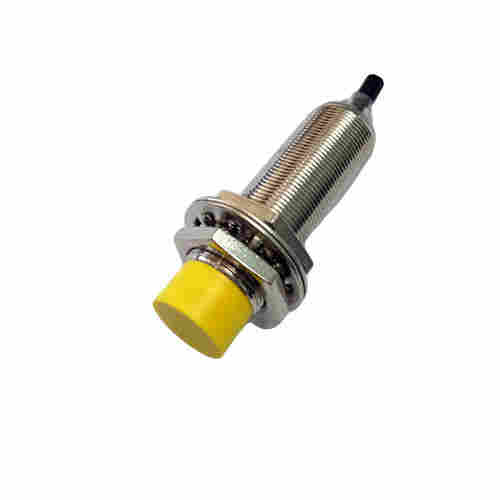

LJ210A4-120-Z/B1Y兩線接近開關
產品說明：
接近開關是一種不需要運動部件，就可以因?yàn)闄C(jī)械的直接接觸而操作的位置開關，當相關的物體在接近開關的時候，可以感應到動作距離，從而驅動直流電器或者給計算機裝置提供一個控制指令，是非常理想的電子開關量傳感器。接近開關應用到非常多的行業，特別是在工業上，運用的更加的普遍，它被分為無源式、光電式、電容式等幾大類，能夠準確的反應出機器運動機構的位置和行程。
看著這么多種類的接近開關不要以為很難，它都有一個共同特點，就是有屬于自己的檢測距離，當可動機械部件位移到它的檢測范圍內，接近開關就開始動作，但是不同種類的接近開關對檢測對象是有要求的。
不同種類接近開關的檢測對象物質的選擇
無源接近開關的檢測對象物質可以是帶磁性物質或者鐵質材材料，渦流式接近開關的檢測對象物質必須是導電材質，電容式接近開關的檢測對象物質可以是導體材料、粉末狀物質、液體介質也行，霍爾式接近開關的檢測對象物質那必須得磁性物質，光電式接近開關的檢測對象要求就是可動部件需要帶有反光面產生反射光才能驅動光電式接近開關動作。
接線：
1、兩線制
兩線制接線特別簡單，把接近開關和負載串聯，然后接上電源，用匹配的檢測對象物質接近接近開關，接近開關就會動作。
2、三線制引線有顏色標識
接近開關三線制引線有顏色標識，電源正極線顏色（紅或棕）、電源0V線顏色（藍）、信號線顏色（黃或黑）。
接近開關三線制接線，因?yàn)榻咏_關三線制有分PNP型NPN型兩種，所以它的接線有區別。如果是NPN型的接近開關接線，找到接近開關信號線，接上負載，然后負載再接接近開關電源正極線。如果是PNP型接近開關同樣找到接近開關信號線，接上負載，然后負載在接接近開關電源0V線。
接近開關怎么判斷是NPN型還是PNP型
由二極管的特性可知，P代表陽極（+）N代表陰極（-）。又因?yàn)槎O管正向?qū)w反向截止。三極管可以看作是由兩個二極管組成。而又知道接近開關電源正極，它就相當于三極管的基極，因此以電源正作為出發點。用萬用表的電阻檔，紅表筆接電源正，黑表筆分別接0v電源線和信號線，如果分別測量電阻很小，在交換表筆測量，如果分別測量電阻很大，那么可以此接近開關是NPN型，反之是PNP型接近開關。
杭榮公司部分產品：
接近開關LJ100A4-50-Z/CY
接近開關LJ100A4-50-Z/EY
接近開關LJ100A4-50-Z/DY
接近開關LJ100A4-50-I/EM
接近開關LJ100A4-50-I/DM
接近開關LJ100A4-50-I/FM
接近開關LJ100A4-50-I/VM
接近開關LJ210A4-120-Z/B1Y
接近開關LJ210A4-120-Z/BY
接近開關LJ210A4-120-Z/EY
接近開關LJ210A4-120-J/EM
